XDA 跟 Garmin etrex 連不起來 請網上大大幫忙

小弟 看了網上先進的文章 所以也決定買Garmin Etrex 來連接我的 XDA，也問了DW大的有關改裝車充要用到的二極體的問題 正一步步實現 XDA 的GPS 導航 可是就是連不起來，請各位先進幫我一下 (先說抱歉背景有點亂)

首先第一張圖是 所有的設備一覽 ，車充是 Holux for XDA PS2 接頭 計畫改成 DB9，GPS 用 etrex 傳輸模式設成NVME

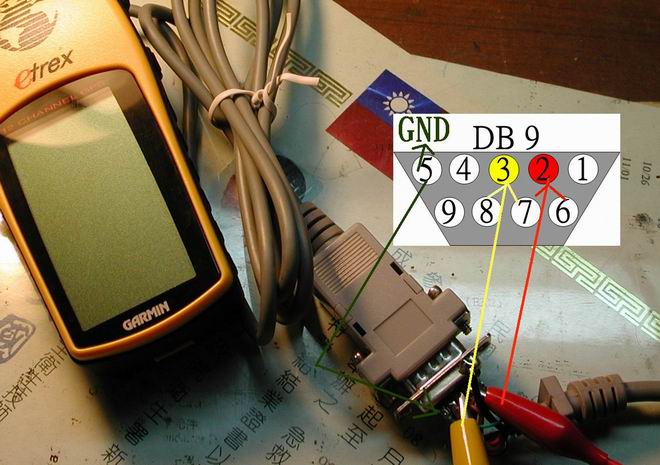

2. etrex 的電腦傳輸線，小弟是將原廠的傳輸線 焊下來改成另一個 DB9 接頭，因為原廠的 ePlug 沒有電源， 改成
DB9 ePlug
V+ pin1 pin1
RX pin2 pin2
TX Pin3 pin3
GND Pin5 pin4

有跟notebook 使用GPS成功連線過所以改過線材應該是，跟etrex的設定應該正確，因為要在車充中間焊上兩個 1N4148 二極體 所以在還沒動工之前把 DB9 的 Pin2 pin3 用鱷魚夾接出來， 夾到車充線中間的小電路板的接點上，預計這樣子訊號就應該可以送到 XDA

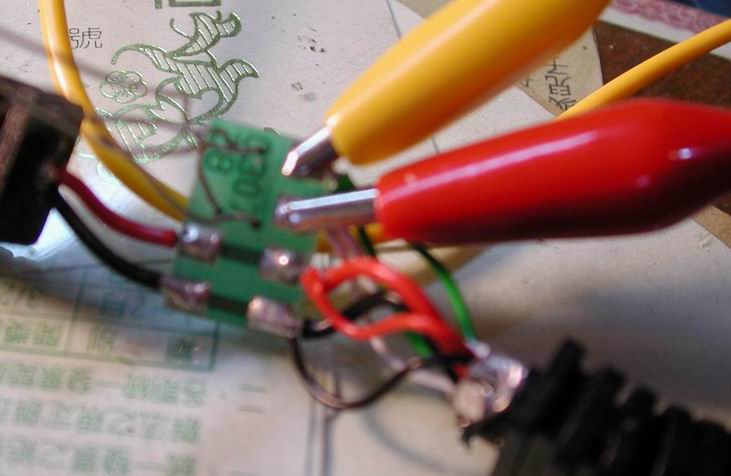

GPS 出來的訊號用鱷魚夾連至小電路板的接點

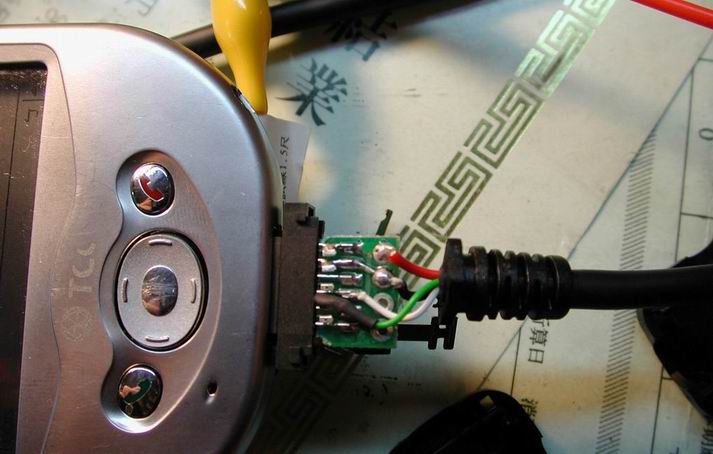

最後再把車充的接頭連至 XDA，我把接頭拆開來看(根據 DW大的之前貼的接腳資料 應該是要接到 pin 8 跟 pin 10) 買來的for XDA 車充應該已經焊好，所以假設這裡是正確的。不過我不確定因為 接點的那一端 兩面各有11 pin 又沒標示 所以我不知道應該從哪一頭算起



最後 我用 PPG 5.7 怎樣就是找不到 GPS 從 com1 掃到 com9 , 也試著用 holux的 GPS viewer 找 也找不到，然後怕自己接錯 還把兩個鱷魚夾對換 還是找不到，
即使 Hard reset XDA 只灌一個 GPS viewer 還是不行

真的沒輒了 我懷疑是不是我的 XDA RS232 有問題? 有沒有大大可以教我怎麼測試 XDA 是不是故障 請大家幫幫忙 小弟感激萬分
